模拟 DAQ 设备: RAD-IO2 系列工具

提供隔离的模拟、数字或温度接口至USB和CAN
RAD IO2RAD-IO2系列是工业级产品系列,可通过PC的USB端口为PC提供隔离的模拟,数字或温度接口设备。本系列产品也可与英特佩斯的其他有USB接口的设备配合使用,比如可以配合neoVI ION、neoVI FIRE2和RAD Gigalog。此外,通过RAD IO2 CANHUB可以将采集到的原始UART信号转换为CAN或CAN FD报文来配合任意的CAN设备使用。
RAD IO2系列基于开源UART串行通信协议进行通讯。最多可以叠加级联8台设备,链接长度受通过USB端口供给的电流限制。所有的RAD IO2设备都进行了输出与输入的隔离,8组接口间各有2.5kV的隔离。通道组与通道组之间的隔离是非常重要的,因为它能够允许每个输入信号的共模电压和其他的均不同(这是主要的测量误差来源,并且会对设备造成损害)。此外,因为隔离所以每个通道的干扰不会影响到其他的通道。

产品系列

  • RAD-IO2-TC: 8个独立端口, 每个拥有1个隔离的K型热电偶
  • RAD-IO2-AIN: 8个独立端口, 每个端口有一个信号道可选高压还是低压输入
  • RAD-IO2-AOUT: 8个独立的模拟输出端口,每个端口有3个模拟输出
  • RAD-IO2-PWRRLY: 8个独立的SPDT (单刀双掷)电磁继电器
  • RAD-IO2-DIO: 12路数字、模拟输入与8路数字输出
  • RAD-IO2-CANHUB: CAN FD接口,支持最多5台 RAD-IO2 设备

RAD-IO2-TC

  • 8个独立的K型热电偶接口
  • 分辨率0.2℃
  • 冷端精度+/-0.5C (0C到70C)+/-1.0C(-40到125C)
  • 60Hz与50Hz共模抑制>105dB
  • 标准MiniTC连接器
  • 二阶150Hz滤波器

RAD-IO2-AIN

  • 8个隔离的模拟输入端口
  • 每个端口有2组输入, 低电压和高电压; 每次只有一个能被访问使用
  • 低电压范围:±250mV,±1000mV和±5000mV
  • 高电压范围:±8V,±16V和 ±42V
  • >800k 输入阻抗
  • 50Hz/60Hz共模抑制 > 105dB
  • 二阶150Hz滤波器

RAD-IO2-AOUT

  • 8个隔离的数字转模拟端口 (DAC)
  • 每个数模转换器(端口) 有3个0-5V模拟输出与1个常用地线
  • 8个端口,每个拥有3个通道;一共24个
  • 16比特数模转换
  • 每个比特76.3uV
  • 5mA输出电流

RAD-IO2-PWRRLY

  • 8个250VAC 5A继电器
  • NO/NC和通用接口
  • 开关电为 60W/62.5VA,开关电压为 220VDC/250VAC
  • 绝缘与浪涌能力为 2500Vrms(常开触点),3000Vrms (线圈触电)
  • 高达300g的机械耐震

RAD-IO2-DIO

  • 8个独立的端口,每个端口有一个公共接地线
  • 前4个端口是隔离的输入, 每个端口提供3个0-40 12bit 数模转换输入(共12个),可通过编程端口配置为数字或模拟输入(160mV)。
  • 后4个端口有2个数字输出,可设置为独立的数字频道或者H-Bridge输出,共8个
  • 每个输出可以传递5.5V到40V处于6A(客供)
  • PWM可编输出

RAD-IO2-CANHUB

  • 为RAD-IO2提供CAN FD接口(1个CAN FD通道)
  • 最多支持4台RAD-IO2设备
  • 需要将RAD-IO2设备连接CAN总线
  • 由DB9连接器上的VBAT输入供电
  • 可承受电压4.5VDC-40VDC
  • CAN HUB供电线缆及拓展CAN到DB9的线缆可选配

可配置方案

单台RAD IO2设备连接PC

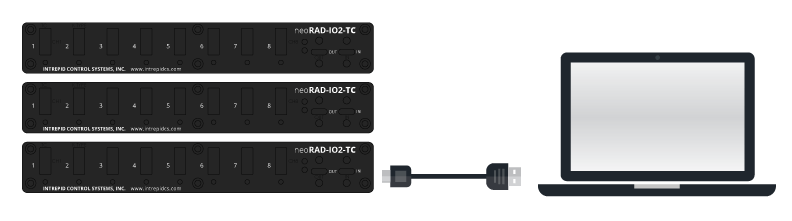

多台RAD IO2设备连接PC

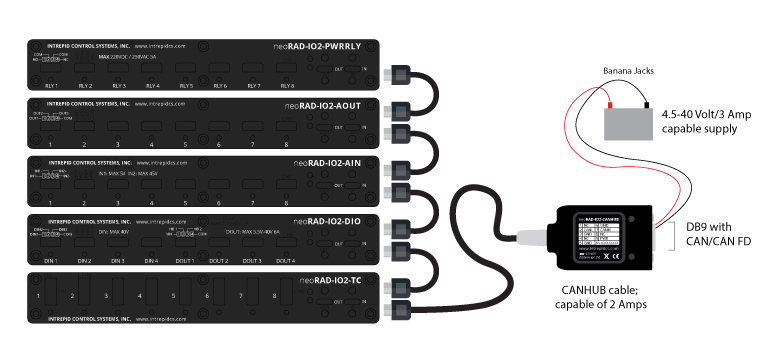

单台或多台RAD IO2设备连接RAD IO2 CANHUB

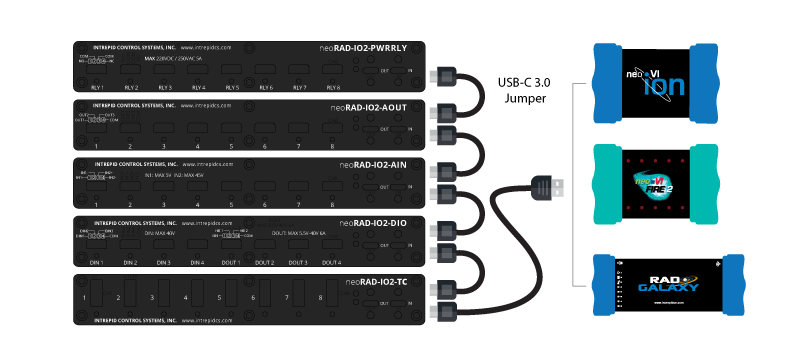

单台或多台RAD IO2设备连接到neoVI ION, neoVI FIRE 2 或 RAD-Galaxy
