RAD-Moon

BroadR-Reach (兼容100BASE-T1)/ 以太网媒介转换器
将BroadR-Reach (100BASE-T1)连接到10/100以太网

RAD-Moon作为媒介转换器,可将BroadR-Reach(兼容100BASE-T1)物理层端口连接到一个标准的四线型10/100以太网端口。RAD-Moon小巧且外壳坚固,携带方便,非常适合放在笔记本电脑包中。

特性

  • 1个BroadR-Reach(BCM89810)物理层端口,可直接连接到一个标准的四线型10/100以太网物理层端口
  • 通过USB端口供电
  • 主从模式自动配置
  • 通过LED灯显示两种物理层的不同状态
  • 使用Molex公司的Mini 50连接器作为BroadRReach物理层接插件
  • 10/100以太网物理层使用RJ-45接插件
  • 小巧便携
  • 坚固的铝合金外壳



RAD- Moon

RAD-Moon Connection Diagram

RAD-Moon Connection Diagram

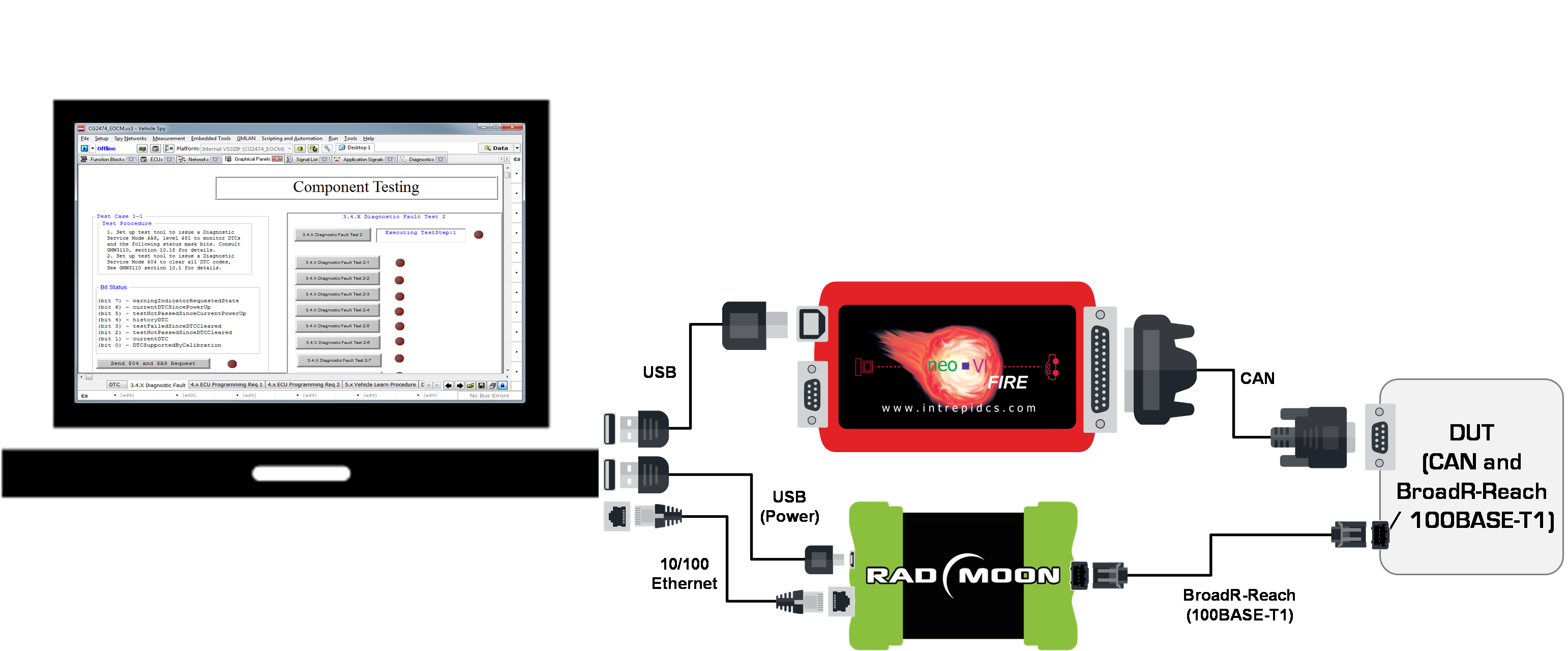

RAD-Moon and neoVI FIRE Connection Diagram

The RAD-Moon can be used in conjunction with other Intrepid hardware, such as the neoVI FIRE, to provide Automotive Ethernet, CAN, LIN and FlexRay connectivity.

RAD-Moon with neoVI FIRE Diagram
