RAD-Gigastar

1000BASE-T1的动态探测、网关、媒介转换器、车辆接口和以太网数据记录仪

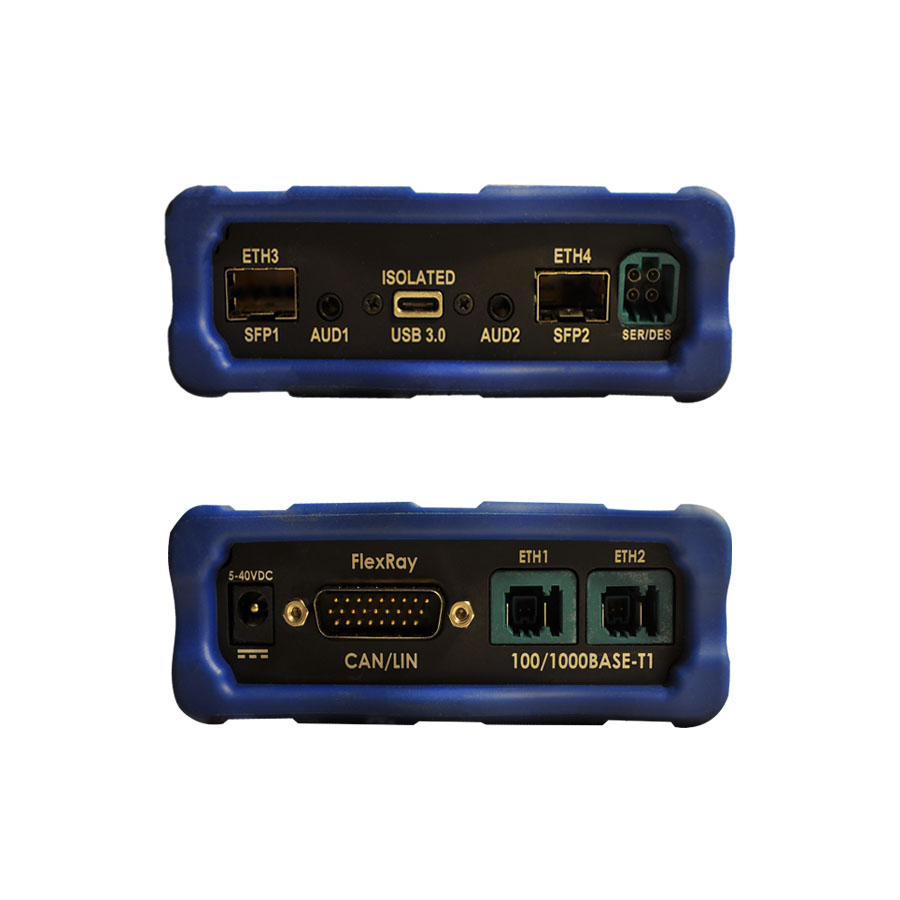

RAD-Gigastar是最通用的汽车以太网网络分接头。RAD-Gigastar可作为动态探测工具、媒介转换器、车辆接口和以太网数据记录仪。

RAD-Gigastar可以通过一对额外的支持光纤/铜线SFP收发器的保持架来监控一对100/1000BASE-T1的连接。此外,RAD-Gigastar还能够通过编程来担任以太网和以太网间或以太网和CAN网络间的网关。此外,RAD-Gigastar还可以作为可编程网关以创建以太网到以太网或CAN到以太网网关。

RAD-Gigastar能够使任何标准的以太网设备,笔记本电脑或数据记录仪兼容100/1000BASE-T1。 RAD-Gigastar使用了SerDes技术,可适用于车载视频、音频和数据传输。除了汽车以太网功能,它还提供6个ISO CAN FD通道,2个FlexRay通道和独立的操作能力。

应用范围

  • ECU级和系统级自动化测试
  • SerDes摄像机到以太网网关
  • 汽车以太网探测
  • 汽车以太网到CAN FD或FlexRay
  • 网关
  • 通过汽车以太网或者CAN FD重新刷新SoAd/ DoIP/ISO 15765
  • 用于汽车以太网的离线数据记录
RAD- Gigastar
特征

  • 基于使用Marvell的2个100/1000BASE-T188Q2112 PHY
  • 2个100BASE-TX/1000BASE-T/1000BASE-XSFP端口
  • 6个ISO CAN FD通道,可选板载终端
  • 2个FlexRay接收通道,可选板载终端
  • 1条LIN / K线
  • 1条DoIP激活线
  • 支持通过SFP2在100/1000BASE-T1,100BASE-TX ,1000BASE-T和1000BASE-X1以及其他PHY之间进行灵活的媒体转换
  • 支持和供电用于摄像机、雷达或显示器的高速SerDes(LVDS/FPD-Link/GMSL),具有多达2个SerDes抽头对
  • 英特佩斯的SerDes模块允许通过切换SerDes模块来使用FPD Link III,GMSL和将来的SerDes协议
  • 完全支持离线模式、数据记录器模式、Wireshark和Vehicle Spy
  • 支持SD 3.0(800Mbps记录性能)和RTC备份
  • 英特佩斯时间同步(ITS)提供与其他英特佩斯工具和自主记录器系统的硬件同步
  • 用于PC连接的隔离式USB 3.1连接或千兆以太网(1000BASE-T),具体取决于配置
  • 支持5.5-60V功率范围,兼容车载电源
  • 按钮控制模式,主/从和速度设置
  • LED指示灯显示链接、报错及运行状态
  • 自动电源管理唤醒模式
  • 使用以太网或CAN FD通道进行无间断的时间同步

* – BroadR-Reach® 设备还支持:1-通过SFP支持的1000BASE-X:2-使用Intrepid检查SFP兼容性

动态探测配置

RAD-Gigastar的主要用途是充当动态探测工具,将其自身连接到于一对汽车以太网设备或SerDes设备之间。可以是连接在ECU和开关间、ECU和ECU间或连接到SerDes设备。分接链路上来自每个设备的流量将转发给其伙伴,以确保网络的无缝运行。RAD-Gigastar能够将所有消息/数据流进行汇总,并通过RAD-Gigastar的千兆以太网链接发送到PC,可以使用Vehicle Spy Enterprise版软件对其进行分析。RAD-Gigastar使用了SerDes技术。这对于使车载视频、音频和通信成为可能的数据流很有用。RAD-GigaStar可以通过添加SerDes模块记录并转发来自多个FPD-Link III,GMSL或任何其他SerDes协议的未压缩摄像机数据。

媒介转换器模式

RAD-Gigastar可以用作100/1000BASE-T1, 100BASE-TX,1000BASE-T,1000BASE-X到标准10/100/1000以太网的媒介转换器,这对于将PC连接到100/1000BASE-T1主机或者交换机很有用。 这使用户可以模拟节点或执行直接诊断或ECU闪烁。 此外,“纯”媒介转换器模式禁用消息封装并允许不同比特率的媒体之间的连接,根据需要进行缓冲。

离线数据记录、脚本和模拟
RAD-Gigastar能够使用SD 3.0接口运行实时脚本并将数据记录到可移动的全尺寸SD卡中。借助实时时钟(RTC)备份和超级电容数据记录保护等功能,RAD-Gigastar可帮助保护用户的数据免遭意外的电源故障和启动事件的影响。

Intrepid 时间同步
RAD-Gigastar可以使用英特佩斯时间同步格式与其他英特佩斯工具和自主记录仪系统链接。ITS使用专有方法为所有连接的设备提供非常紧密的微秒计时同步。例如,通过在RAD-Gigalog和RAD-Gigastar之间使用ITS,用户可以使用RAD-Gigalog记录高达6TB的多千兆位数据流,同时使用RAD-Gigastar记录更多数据。两个数据集将完全同步。

中央网关测试
RAD-Gigastar具有独特的配置,可以测试中央网关。使用四个以太网端口以及6路CAN FD网络连接到中央网关的净端和脏端。所有数据的同步精度均优于10 ns。

汽车以太网PHY测试

RAD-Gigastar的用户友好和强大设计使用户可以验证和调试物理层/PHY问题。RAD-Gigalog提供PHY级别的信息,包括信号质量测量、主/从或协商模式以及PHY提供的其他质量。
