RAD-Galaxy

车载以太网的多路动态探测与网关工具
Your Go-To Tool for Conventional and Next-Generation Vehicle Networks

英特俱斯的RAD-Galaxy是一款在汽车以太网应用中的多用途以太网介质转换器和多路动态探测工具。使用汽车以太网,您可以监控至多6路双端的BroadR-Reach@1OOBASE-T1)连接,12路将BroadR-Reach@ECU上或其他设备上,作为标准8-线千兆以太网的网关设备,RAD-Galaxy可以使任意的标准以太网设备,电脑,数据记录仪同BroadR-Reach® 兼容。

RAD-Galaxy有12个BroadR-Reach / 100BASE-T1的PHY, 使且可以动态探测6路ECU及其网关端口的通讯连接。也可以将其配詈成多达12个设备的介质转换器。再加上它的汽车以太网功能屈性,它可以支待8x CAN FD通道,1 LIN通道, DolP功能,以及standalone脱机独立运行的功熊。

功能特性

  • 以亚微秒的时延动态探测探测主从节点间的全双工通信数据
  • 探测具有基本的过滤和路由能力
  • 可以作为BroadR-Reach® 至千兆以太网的桥接设备
  • 支持情确时间协议(PTP)
  • 支持音频视频协议(AVB)
  • 包含完整版Vehicle Spy3 的license

应用

RAD-Galaxy对多种网络类型的支持以及多样的屈性,使且成为很多应用形式的理想工具。包栝:

  • ECU级和系统级别的自动测试
  • 汽车以太网路通讯监控
  • 网络仿真/总线仿真
  • 汽车以太网到CAN FD或LIN的网关应用
  • Standalone模式数据采集的功能
  • 基于CAN FD或汽车以太网的多节点刷写功能
RAD-Galaxy
RAD- Galaxy Overview Image
RAD-Galaxy系统级/网关ECU测试

RAD-Galaxy拥有的特性使其可以测试一个由多达6个连接到汽车以太网网关的ECUs /节点组成的完整系统,以及8路CAN FD网络,并拥有高达10 ns的时间精确度。这使其成为网关ECU测试以及完整系统测试的理想测试工具。

动态探测模式

RAD-Galaxy 的一个主要应用就是作为动态探测设各,透明的将自身接入6对BroadR-Reach@(1OOBASE-T1)汽车以太网之间,这可以是任意6个ECU到网关,或者ECU到ECU的连接的组合。从任一被探测的链路上的通讯传输会被传递至其伙伴那里,保证网络无缝正常工作。所有报文通讯的拷贝也会通过RAD-Galaxy的千兆以太网连接被传输至PC上,在PC上可以使用巳经包含的Vehicle Spy软件进行分析。

媒介转换器模式

RAD-Galaxy可以被设置成介质转换器来工作,可使其与至多12个汽车以太网ECU进行交互。这杆可使用户能够进行节点模拟,或直接操作诊断或ECU刷写的功能。

Vehicle Spy 企业版软件

每一个RAD-Galaxy设备都包含了一个英特佩斯公司强大的Vehicle Spy 企业版license。通过Vehicle Spy您可以观测被动态探测的或者被进行媒介转换的汽车以太网网络通讯传输。您也可以从PC端发送数据至汽车以太网的ECU上,还有很多很多且他的功能。

NanoMQS Pins and Plug Provided

Due to the wide variation of connectors used in Automotive Ethernet, and its strict physical layer requirements, we provide a Nano MQS plug and pin kit with the RAD-Galaxy. This includes two plugs and a set of pins for the RAD-Galaxy’s Nano MQS sockets. This hardware can be used to create harnesses to suit your vehicle or test bench needs.

The NanoMQS plug and pin kit includes:

  • 2x TE Connectivity part # 2177588-1 Nano MQS plugs
  • 28x TE Connectivity part # 2-2112449-1 Nano MQS crimp contacts (12 pins per plug, with 4 spares)

Additional kits, if needed, can be purchased from the Intrepid store.

Note that this kit does not include the Nano MQS crimping tool (TE Connectivity part # 4-1579014-0). If needed, this can be purchased from Intrepid, or sourced from TE Connectivity distributors.

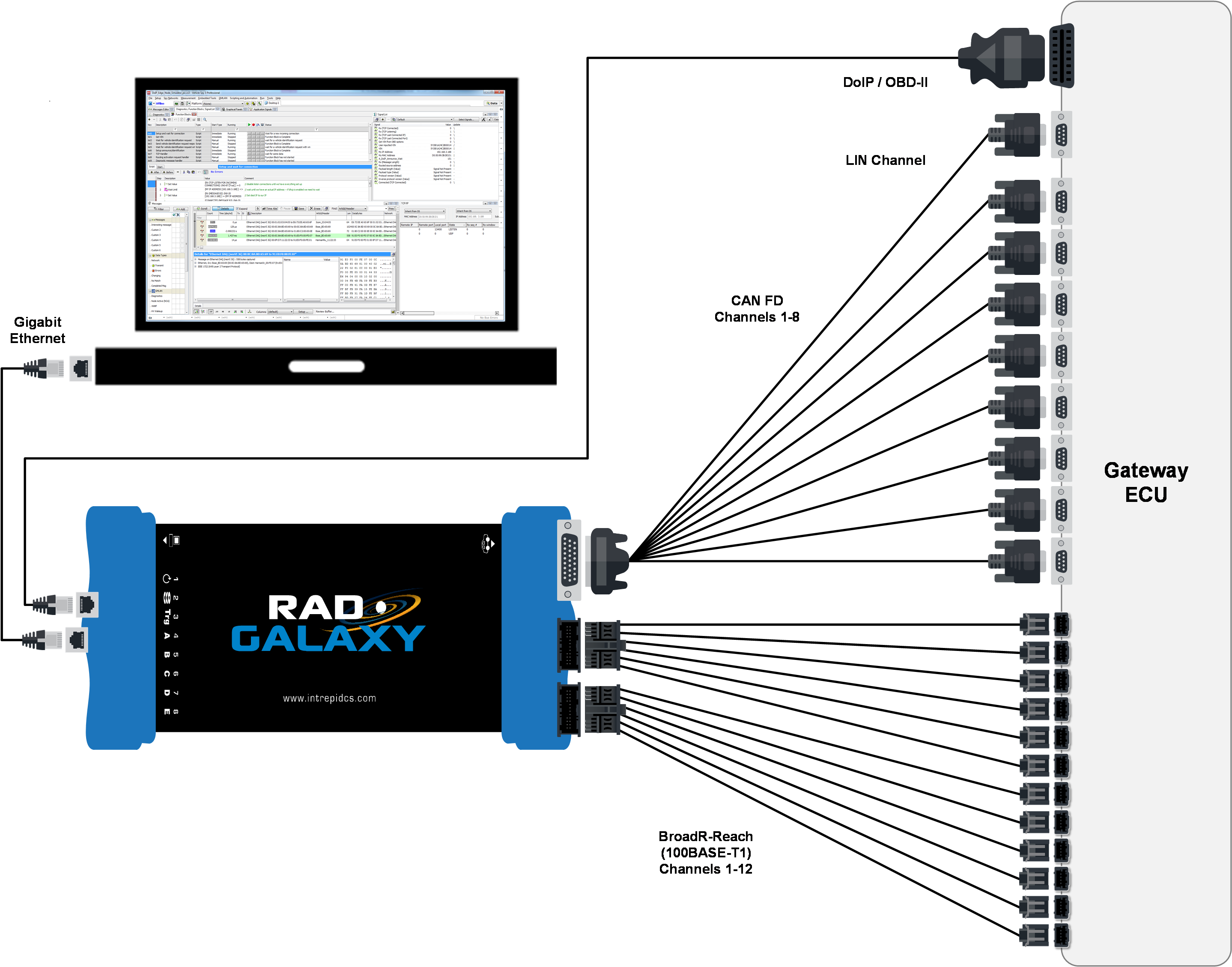

RAD-Galaxy Gateway ECU Testing Hookup Diagram
RAD-Galaxy Gateway Image

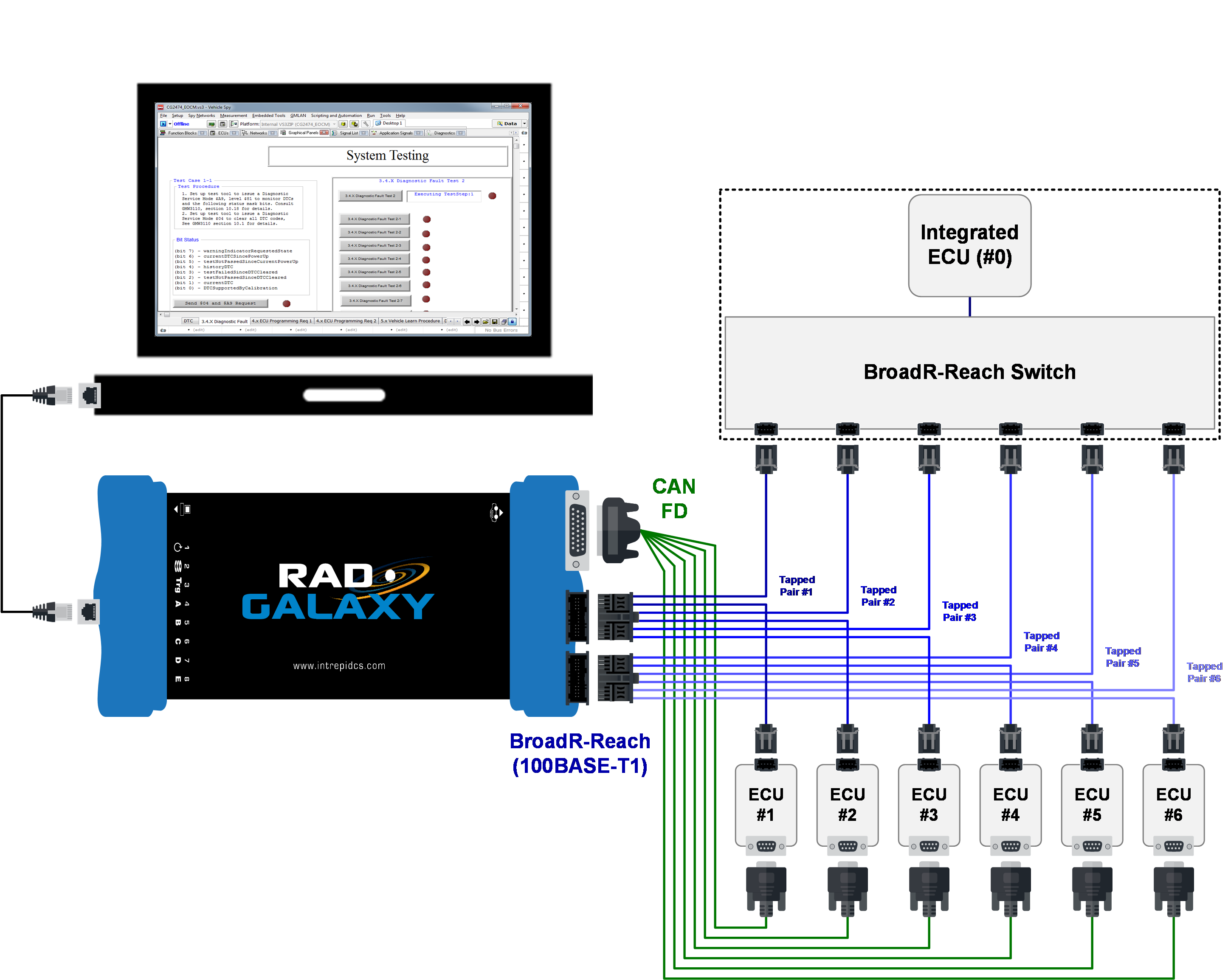

RAD-Galaxy System Level Testing Hookup Diagram
RAD-Galaxy as a Standalone Data Logger
RAD-Galaxy can be used as a stand-alone data logger
