RAD-Pluto

5端口汽车以太网交换机(100BASE-T1)
英特佩斯的RAD-Pluto是汽车以太网交换机系列中的第一款产品,该交换机专门为工作台及汽车网络开发而设计。该第2层交换机最多可配置4个100BASE-T1端口,一个1000BASE-T端口和GigE/ USB桥接器。

坚固的封装还集成了2个CAN FD和1个LIN通道,可与车辆其余部分接口通讯。所有这些网络接口都与嵌入式处理器结合在一起,以执行实时功能块脚本(Function Block)和C代码应用程序(CCIF)。 此功能提供了应对当今和未来挑战所需的多功能性。



特性

  • 支持4096个VLAN的IEEE 802.1Q标签
  • 帧镜像和VLAN标记支持,用于高级调试和监视
  • 8个双用途LED,用于网络状态和设备配置

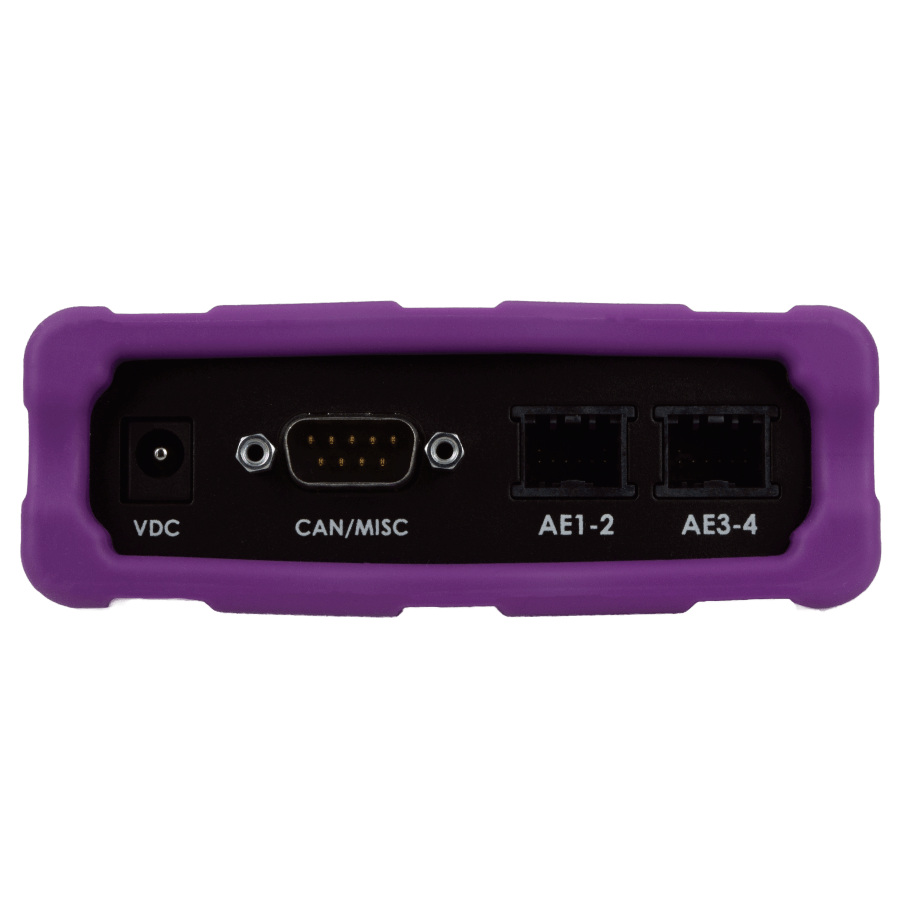

  • 坚固的铝制外壳,带减震套
  • 灵活的电源选项(DB9/USB-C/桶式插孔)
  • 可现场升级的闪存固件



网络规格

  • 以太网端口:
    • 4个100BASE-T1端口
    • 1个1000BASE-T端口
  • 2个带可编程终端电阻的CAN FD通道
  • 1个LIN通道

媒介转换器

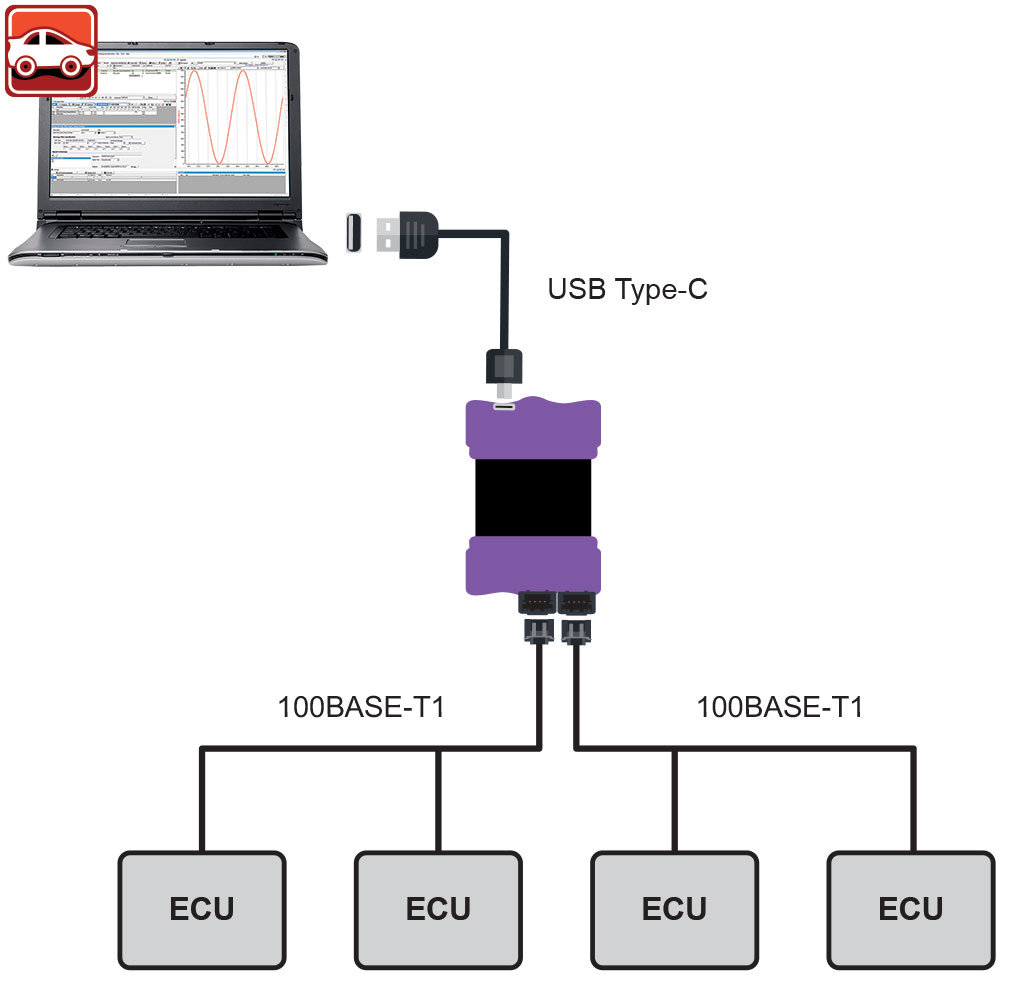

通过将3个不同的以太网接口连接到RAD-Pluto的第2层交换机,使其成为连接PC的有效媒介转换器。



网关应用

除了为用户的PC提供网络接口外,还可以对RAD-Pluto中的嵌入式处理器进行编程,以运行诸如网络网关之类的实时应用程序。

可以在Vehicle Spy的Function Block或C Code Interface中对应用程序进行编程,这些代码可以轻松编译以在嵌入式处理器上运行。

菊花链

凭借其两个GigE接口,RAD-Pluto可以轻松地以菊花链形式扩展100BASE-T1网络。
